Конструирование анкерных зон
Расположение анкерных зон в конструкции

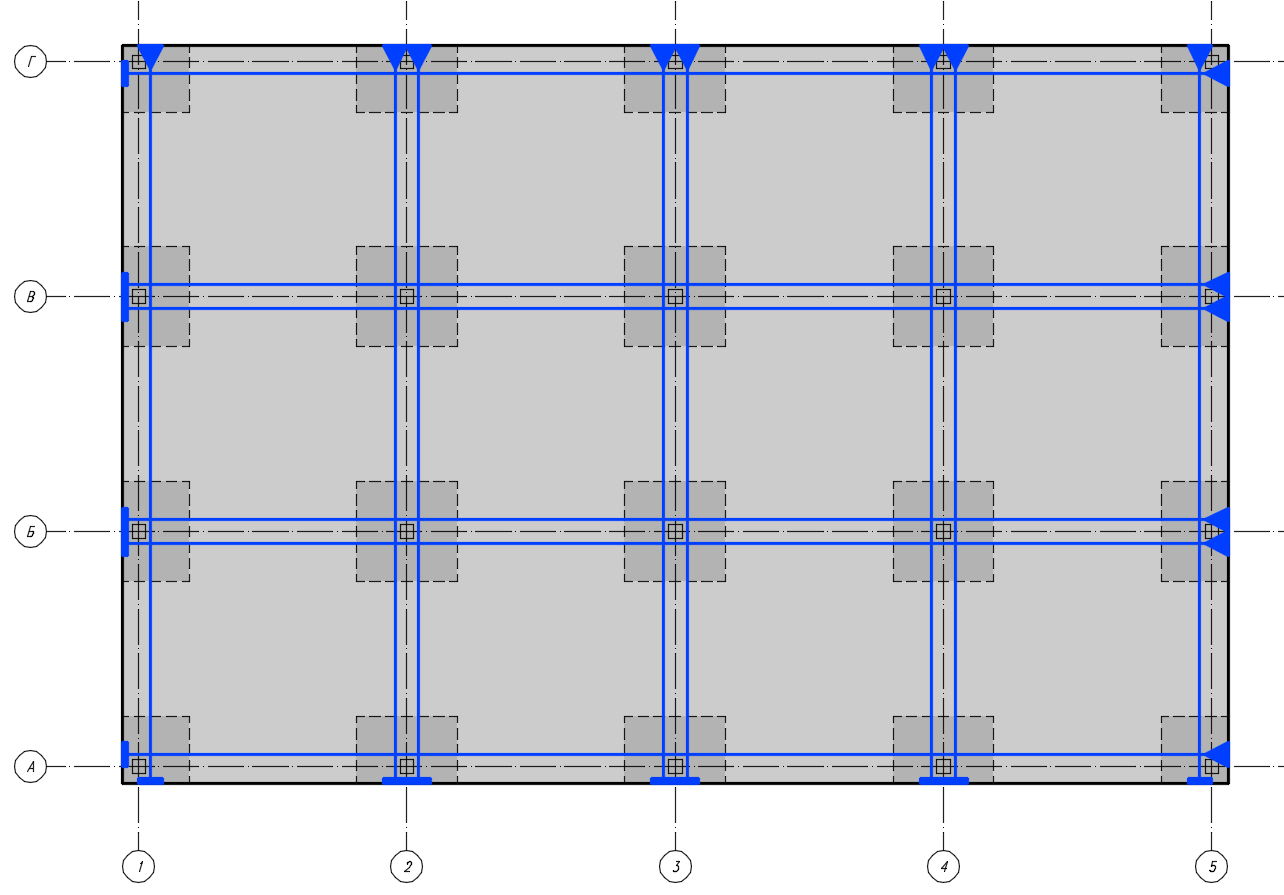

Наиболее эффективным вариантом расположения анкеров является их установка по краям конструкции. В таком случае сжатие от преднапряжения передается по всей площади конструкции.
![](/Picture/Design/1_ShemaKapitel.png)

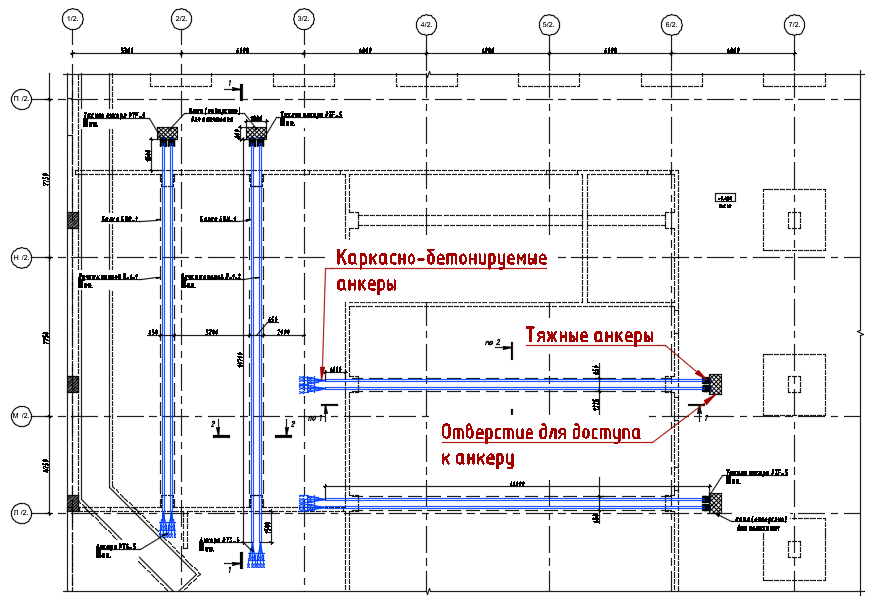

Нередко возникает ситуация, когда имеет смысл расположить анкеры внутри конструкции. Такие случаи возникают, например, когда преднапряжение требуется для отдельных элементов или необходимы перехлесты напрягаемого армирования по длине.
![](/Picture/Design/2_ShemaVnutri.png)
При расположении анкерной зоны внутри конструкции рекомендуется в качестве пассивных по возможности использовать каркасно-бетонируемые анкеры. Необходимо устанавливать дополнительное продольное армирование для восприятия локальных усилий растяжения в зоне анкеров.

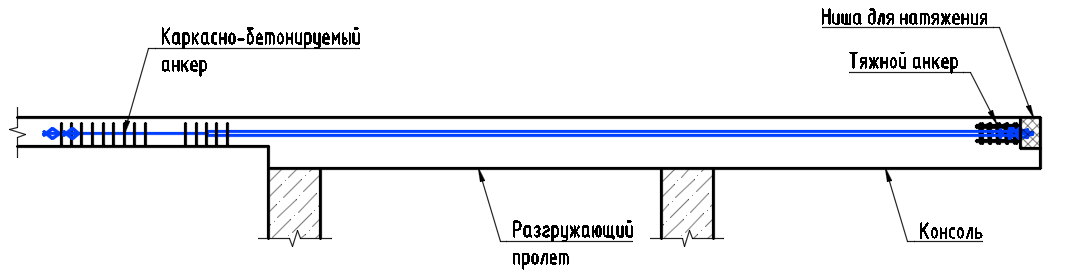

В случае преднапряжения консолей зачастую один анкер расположен в торце, а другой в теле конструкции. В таких случаях удобно производить натяжение с торцевого анкера, в качестве пассивного использовать каркасно-бетонируемый анкер.
![](/Picture/Design/3_ShemaKonsol.png)
Установка анкеров

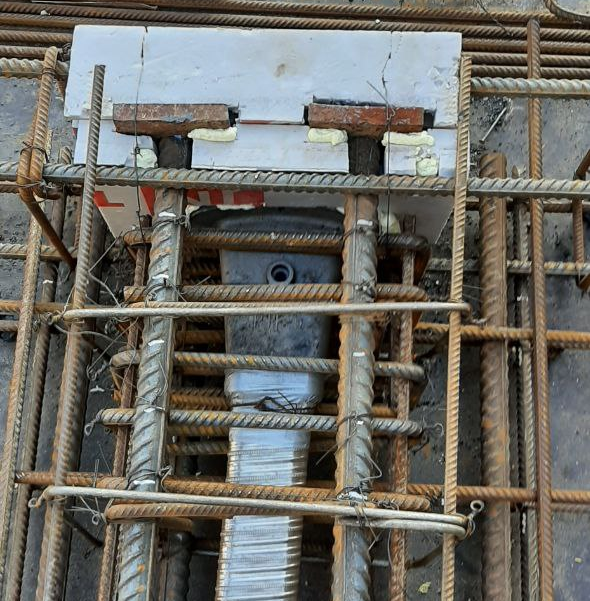

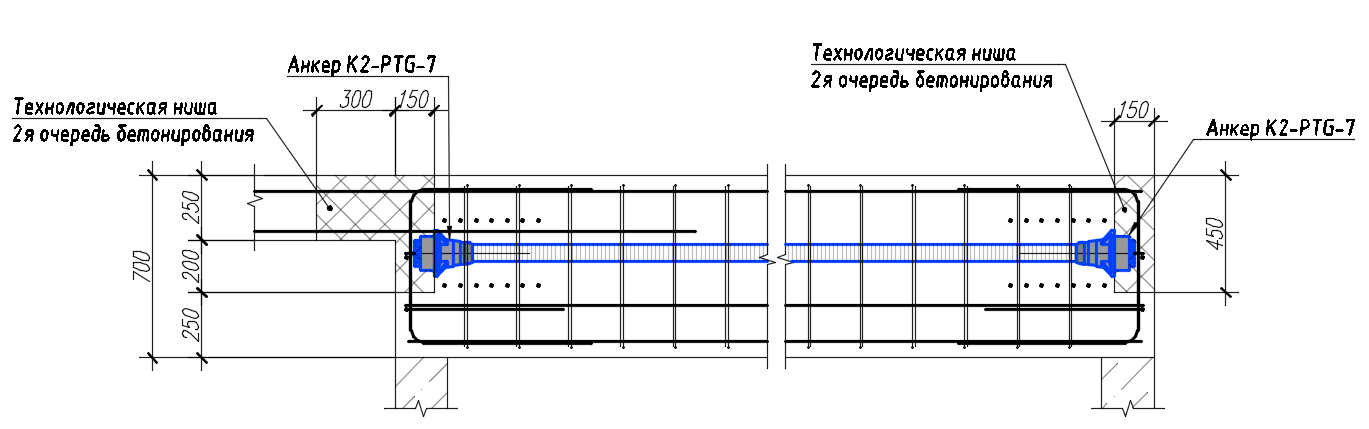

Для защиты анкеров от коррозии после натяжения они должны быть замоноличены бетоном. Анкеры, расположенные в торце конструкции, заглубляются на 100-200 мм. Для доступа к анкерам во время натяжения устраиваются технологические ниши, которые замоноличиваются после выполнения работ по натяжению и инъектированию. Ниши обеспечивается установкой пустотообразователей на время бетонирования, выполняемых из пенополистирола или аналогичных материалов.
![](/Picture/Design/4_Zaglubl.png)
![](/Picture/Design/5_Pustotoobr.png)

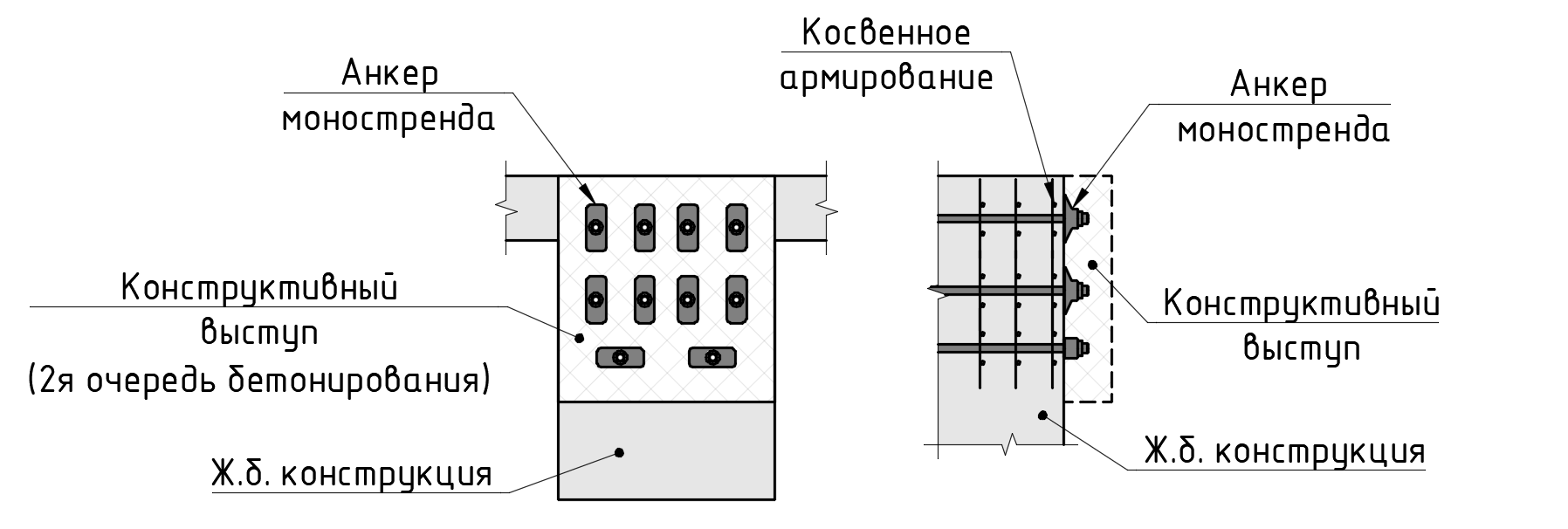

Если заглубление анкеров невозможно, например, из-за значительного армирования прилегающих вертикалных конструкций, возможно устраивать специальный конструктивный выступ.
![](/Picture/Design/АнкЗона.png)
При конструировании анкерных зон должны выполняться следующие основные требования:
- минимальные расстояния между осями анкеров;
- минимальные расстояние от центра анкера до грани бетона;
- косвенное армирование;
- доступ к анкеру для натяжения.
Минимальные расстояния между осями анкеров и до грани бетона, а также косвенное армирование необходимо принимать в соответствии с указаниями СТО производителя системы преднапряжения. При соответствующем расчетном обосновании минимальные расстояния и косвенное армирование бетона могут приниматься отличными от указанных значений СТО при согласовании с производителем.
