Каналообразователи

Металлические каналообразователи, как было сказано ранее, используются для многопрядевых пучков. Цель их использования – оставить свободное пространство вокруг канатов после бетонирования конструкции. Канаты должны иметь «свободный ход», чтобы была возможность произвести натяжение.

После натяжения канатов и закрепления их на анкере, внутреннюю полость, образованную каналообразователем, заполняют цементным раствором. Таким образом, канат, как и ненапрягаемая арматура, становиться замоноличен в конструкцию. Такая система получила название «со сцеплением с бетоном».

Канаты в индивидуальной пластиковой оболочке поставляются производителем в готовом виде. Система преднапряжения в данном случае называется системой «без сцепления с бетоном», так как канат не имеет прямого контакта с бетоном и имеет «свободный ход» на всем сроке эксплуатации.

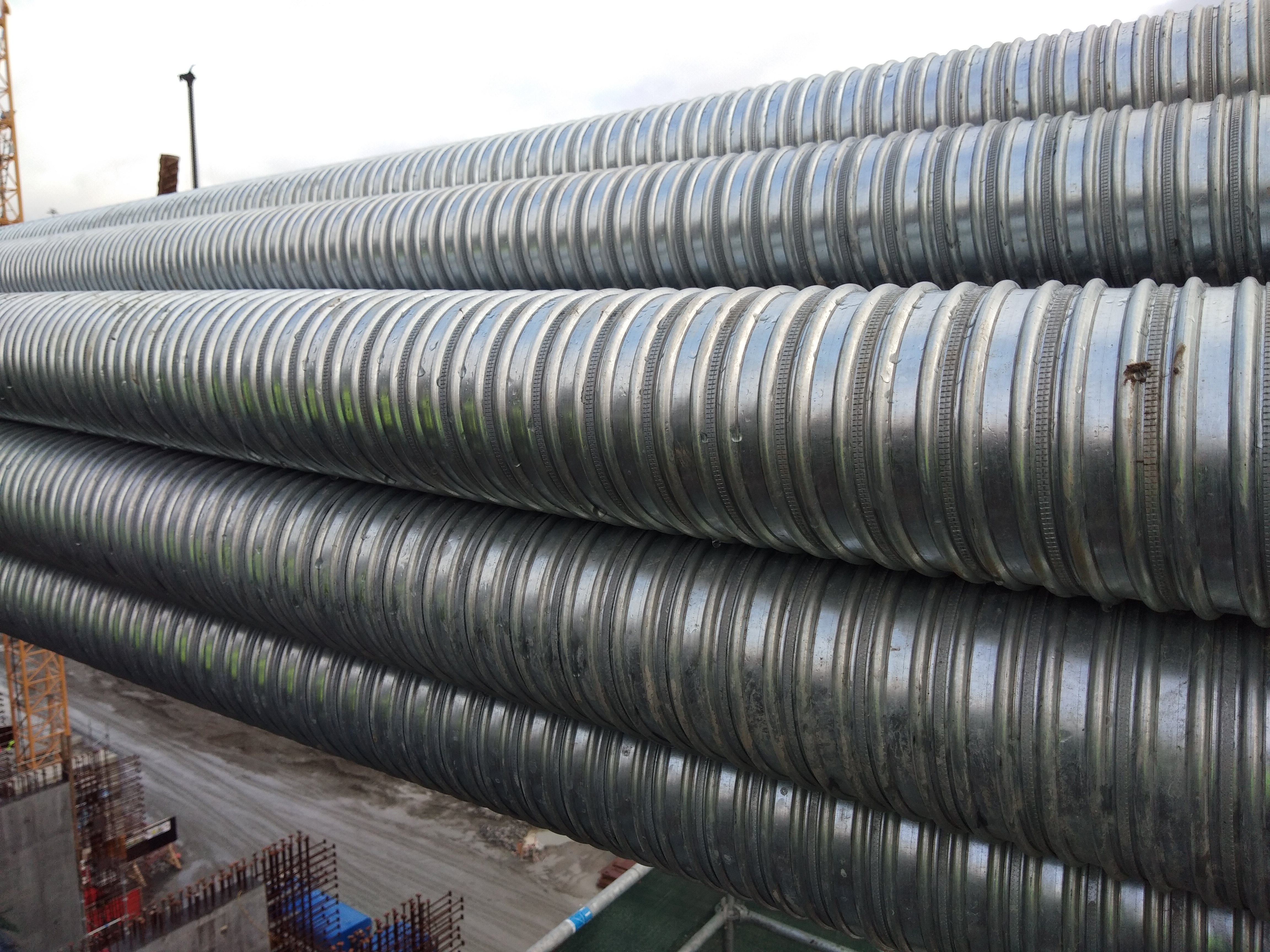

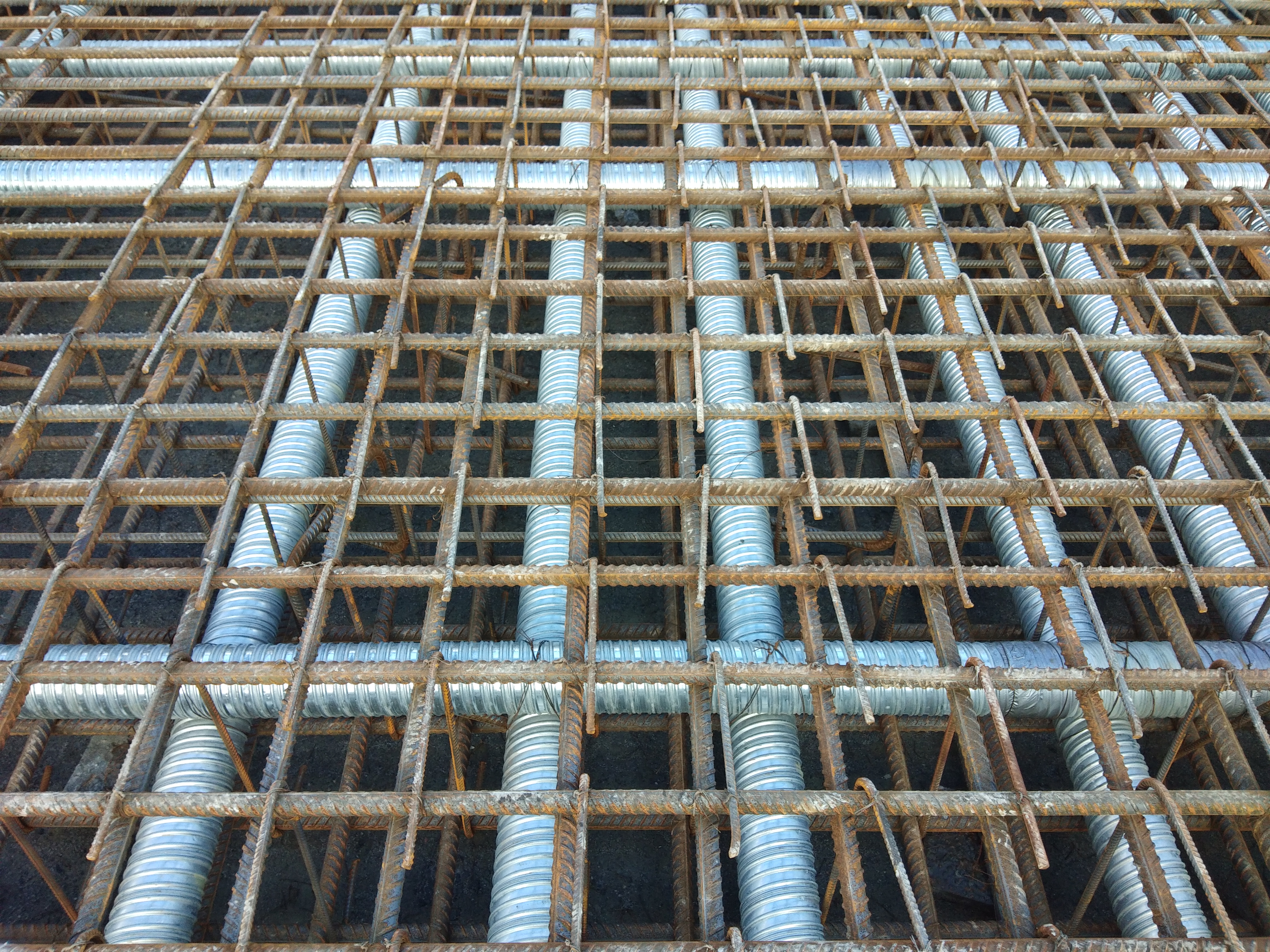

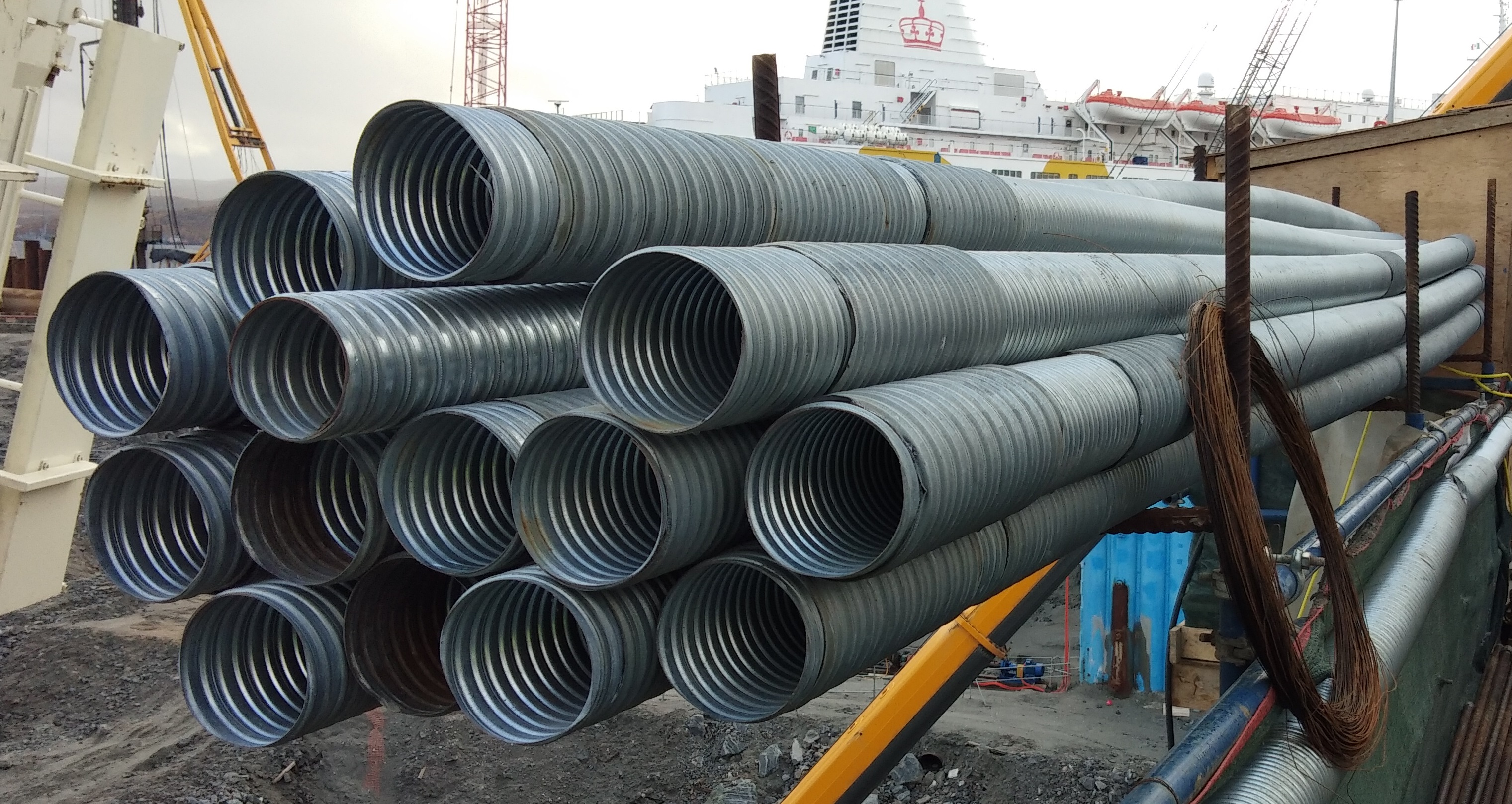

Каналообразователи на площадке строительства

Ниже представлены геометрические характеристики металлических гофрированных каналообразователей системы K2-PT

Круглые каналообразователи
Кол-во канатов в пучке Внешний диаметр каналообразователя, мм
3 45
4 50
5 55
7 60
9 70
12 80
15 85
19 100
22 100
27 115
31 120
37 130

Плоские каналообразователи
Кол-во канатов в пучке Внешние размеры каналообразователя, мм
3 66х25
4 76х25
5 96х25
