Определение углов отклонения
Форма раскладки напрягаемой канатной арматуры значительно влияет на потери предварительного напряжения от трения, следовательно, и на уровень установившегося усилия в напрягаемой арматуре, а также создает дополнительное воздействие на конструкцию на участке перегиба каната. Характеристикой для учета влияния формы раскладки канатной арматуры при расчетах является угол поворота оси арматуры по ее длине ϴ.

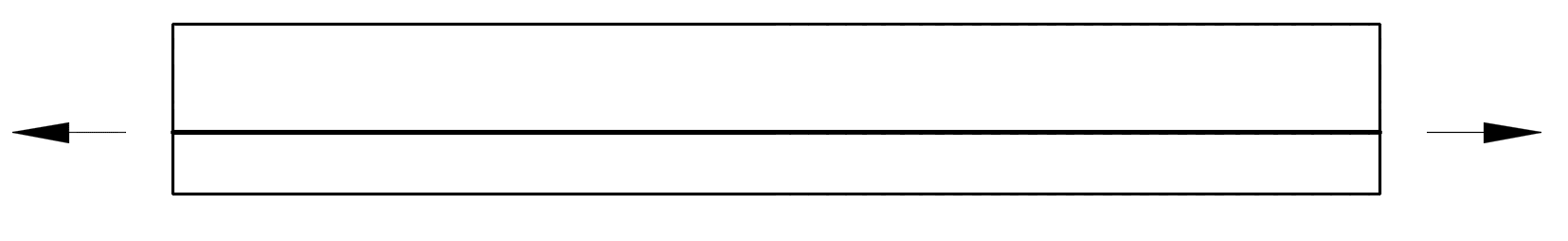

Прямолинейная форма раскладки канатов

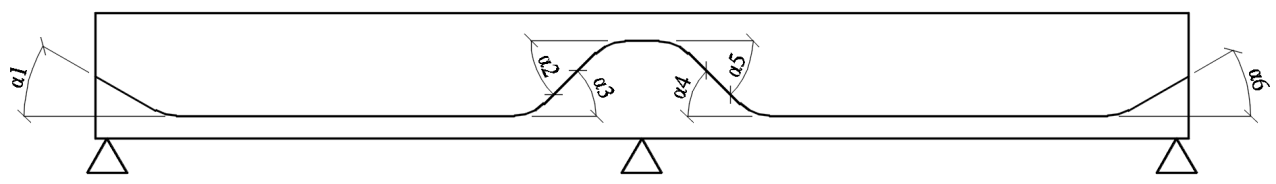

Сегментная форма раскладки канатов

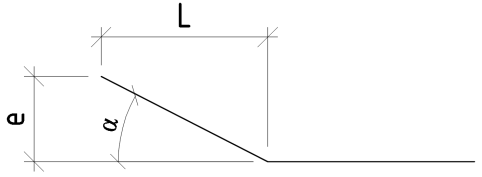

При сегментной форме раскладки канатов угол отклонения на каждом из перегибов может быть легко определен графически, или из выражения:
Параболическая форма раскладки канатов

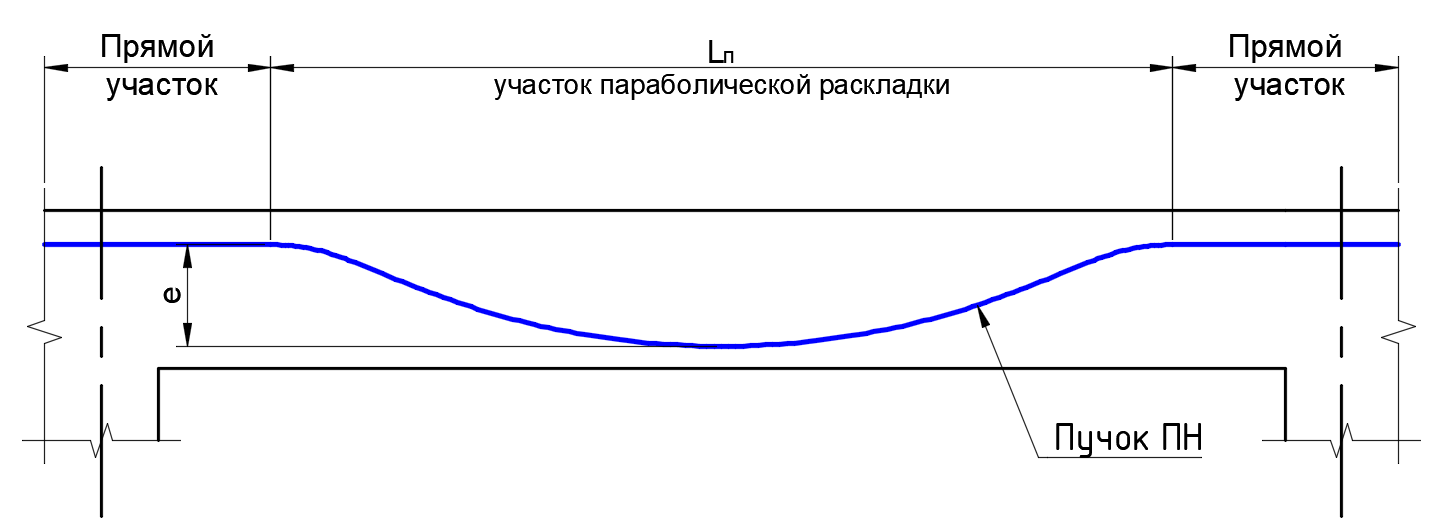

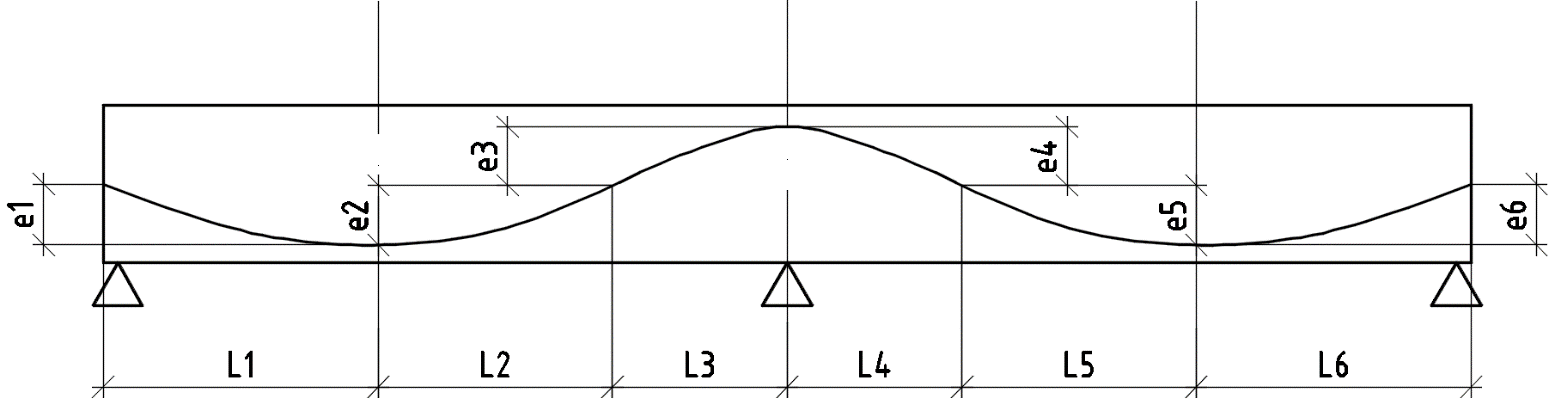

На рисунке выше изображена параболическая форма раскладки канатов. Данную кривую можно разбить на простые параболы:
В точках сопряжения парабол должна выполняться зависимость:

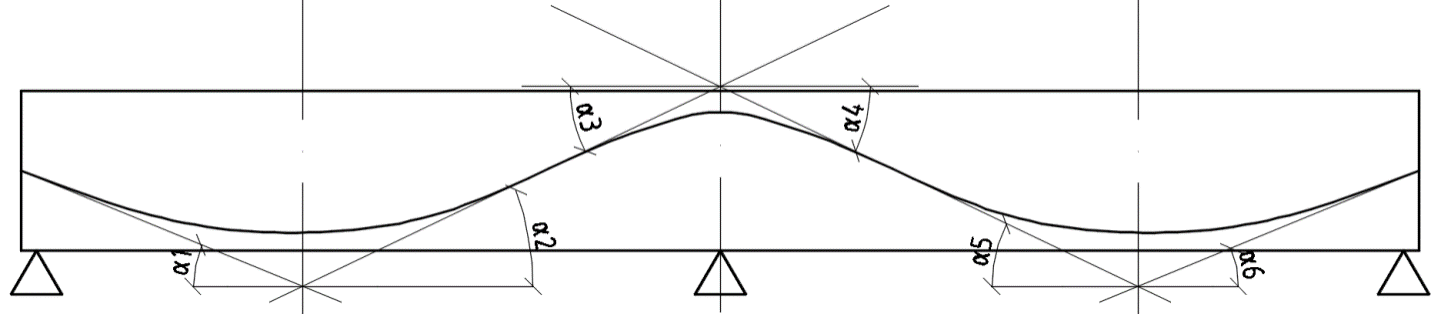

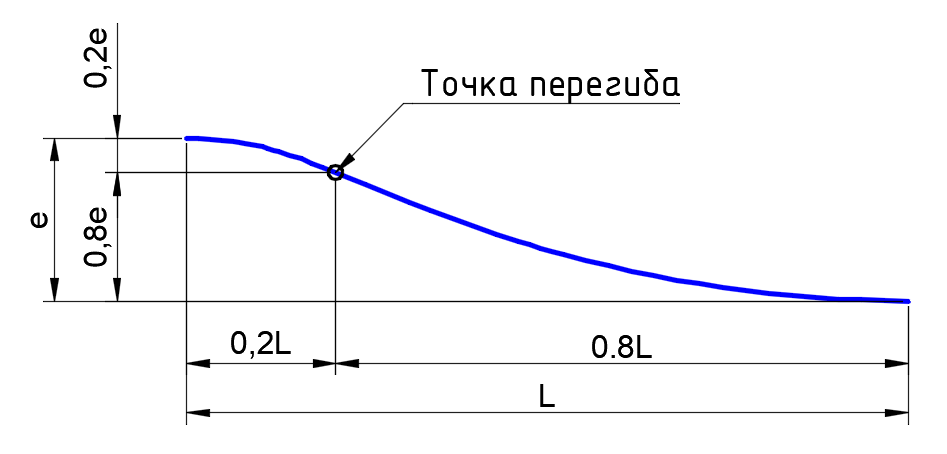

Стандартная параболическая форма раскладки канатов
При установке пучков канатов в соответствии с эпюрой моментов рекомендуется использовать следующую форму.

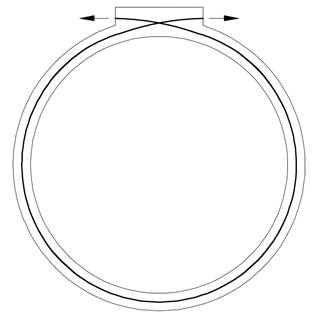

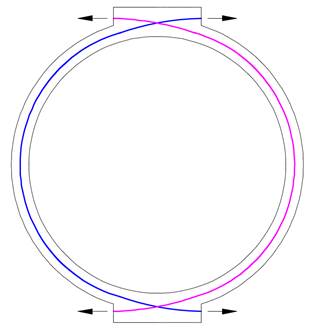

Круговая и полукруговая форма раскладки канатов
Обычно круговая и полукруговая формы раскладки канатов применяются в резервуарах и силосах.

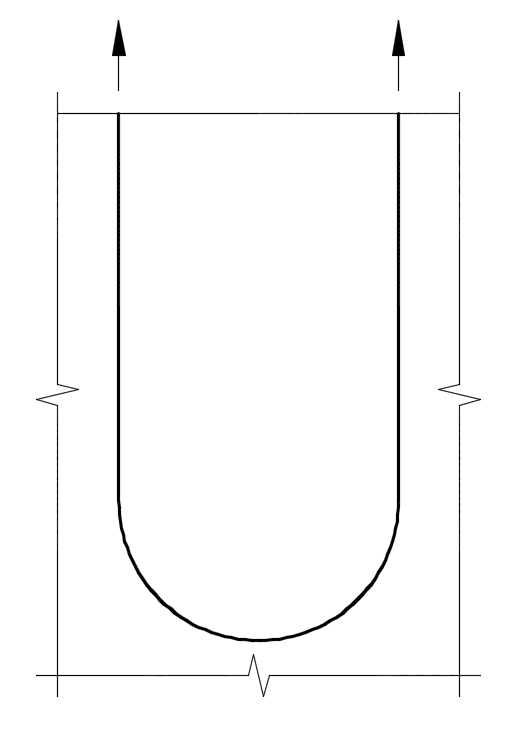

Петлевая форма раскладки канатов
